Применение радиальных щеткодержателей ДРПр1 (ДП) для ремонта и модернизации электродвигателей

Электрические машины постоянного тока, синхронные и асинхронные генераторы работают на заводах тяжелой промышленности, электростанциях и в транспортной сфере. В этих агрегатах ток на вращающийся ротор передает щеточно-коллекторный узел. Из-за трения, нагрева и электромагнитных полей этот блок изнашивается быстрее других деталей. Нарушение контакта останавливает работу оборудования. Чтобы снизить количество поломок, штатные зажимы меняют на радиальные щеткодержатели серии ДРПр1 (маркировка ДП).

Проблемы щеточно-коллекторного узла

Если механизм прижимает электрощетку слабо или с перекосом, контакт с коллектором нарушается. Возникает электрическая дуга — искрение. Из-за искры температура узла растет, а на металле контактных колец появляется токопроводящий нагар. Угольные и металлографитовые щетки крошатся и разрушаются. При сильном искрении возникает круговой огонь, который перекрывает коллектор и выводит ротор из строя.

Редакторы и эксперты портала elektrikexpert.ru отмечают, что радиальная конструкция помогает решить эту проблему. В таком механизме давление направлено перпендикулярно контактной поверхности. Это исключает перекос графита в обойме и сохраняет плотность прилегания при реверсивном вращении.

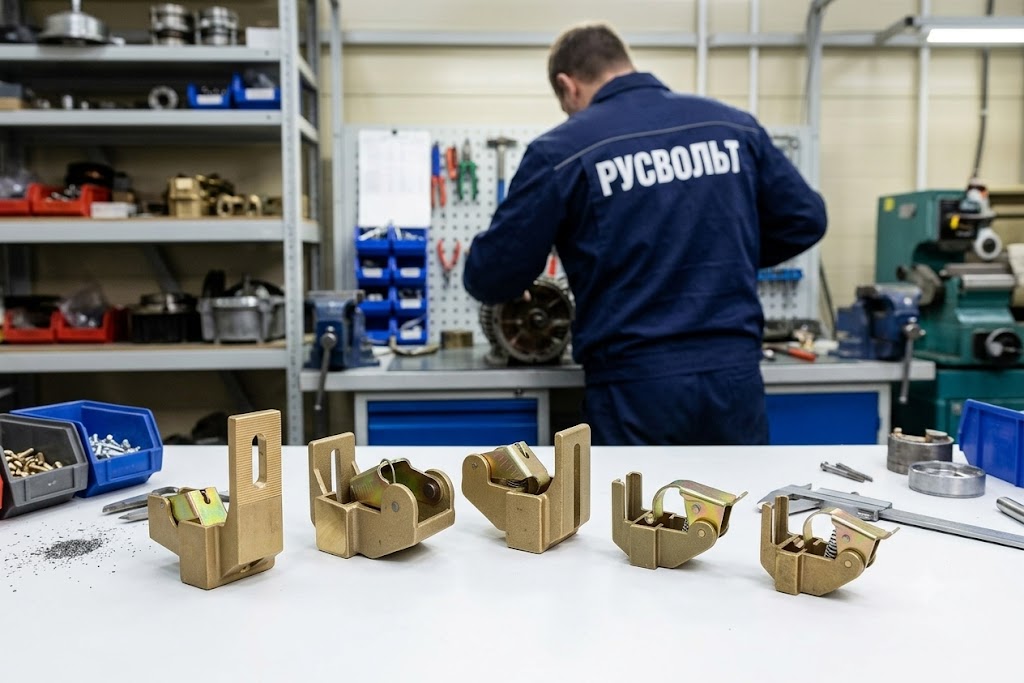

Конструкция серии ДРПр1 (ДП)

В устройствах ДРПр1 ось электрощетки совпадает с радиусом коллектора. Такое расположение подходит для реверсивных электродвигателей, ротор которых регулярно меняет направление вращения в процессе работы.

Механизм давления работает за счет цилиндрической пружины кручения. Конструкторы спроектировали передачу усилия так, чтобы давление на щетку не менялось по мере стирания графита. Если давление падает — появляется искра. Если давление превышает норму — графит и медные пластины коллектора стачиваются. Механизм ДРПр1 удерживает давление в рабочих пределах.

Корпус и обойму отливают из латуни или силумина. Латунь отводит тепло от зоны трения, работая как радиатор, что защищает графит от перегрева. Металл не ржавеет и не намагничивается, поэтому магнитное поле работающего двигателя не влияет на работу узла токосъема.

Монтаж и техническое обслуживание

Правила устройства электроустановок (ПУЭ) регламентируют порядок обслуживания промышленных двигателей. При монтаже щеткодержателя электромонтер выставляет зазор между нижней кромкой обоймы и коллектором в пределах 2–3 миллиметров. Превышение зазора ведет к вибрации и заклиниванию щетки. Если зазор меньше 2 миллиметров, металлический корпус заденет вращающийся коллектор.

Во время планового осмотра механики очищают изоляторы и траверсы от графитовой пыли промышленным пылесосом или компрессором. Накопление пыли приводит к пробою напряжения на корпус станины. Электромонтеры замеряют давление пружин динамометром и проверяют остаточную длину щеток. Замена изношенных деталей по регламенту исключает аварийные остановки агрегатов.

Влияние на работу предприятия

Установка радиальных узлов токосъема снижает затраты компании на обслуживание парка электродвигателей.

1. Увеличивается межремонтный интервал. Отсутствие искрения защищает коллектор от глубоких выработок. Ремонтным бригадам реже приходится разбирать двигатель и протачивать металл контактных колец на токарном станке.

2. Снижается расход материалов. Механизм прижимает щетку ровно, графит стирается без сколов, поэтому отдел снабжения закупает комплекты щеток реже.

3. Сокращаются простои линий. Остановка конвейера или прокатного стана ведет к убыткам завода. Бесперебойная коммутация тока сохраняет производственный график цеха.

Сферы применения в промышленности

Щеткодержатели ДРПр1 (ДП) работают в агрегатах металлургических комбинатов — на приводах рольгангов и моторах мостовых кранов. В добывающей отрасли узлы ставят на буровые станки, дробилки и шагающие экскаваторы. В транспортной сфере детали устанавливают в тяговые электродвигатели магистральных железнодорожных локомотивов и рудничных электровозов.

Замена изношенных узлов токосъема поддерживает производственные линии в рабочем состоянии. Посмотреть чертежи, изучить технические параметры и заказать радиальные щеткодержатели ДРПр1 (ДП) можно по ссылке: https://rusvolt.su/schetkoderzhateli/drpr1-dp
