Импортные щеткодержатели БРС и РВ: технические характеристики и замена

Промышленные предприятия, электростанции и транспортные депо используют оборудование зарубежной сборки. Ветрогенераторы, экструдеры, прокатные станы и тяговые приводы требуют регулярного технического обслуживания. Уязвимый узел коллекторных машин и двигателей с фазным ротором — скользящий контакт. За передачу тока в таких машинах отвечают импортные щеткодержатели, включая серии БРС и РВ.

Поломка токосъемного аппарата останавливает работу станков и конвейеров. Заказ оригинальных деталей с заводов Европы или Азии занимает от нескольких недель до полугода. Разберем устройство щеткодержателей БРС и РВ, а также технический алгоритм подбора деталей для ремонта электроустановок.

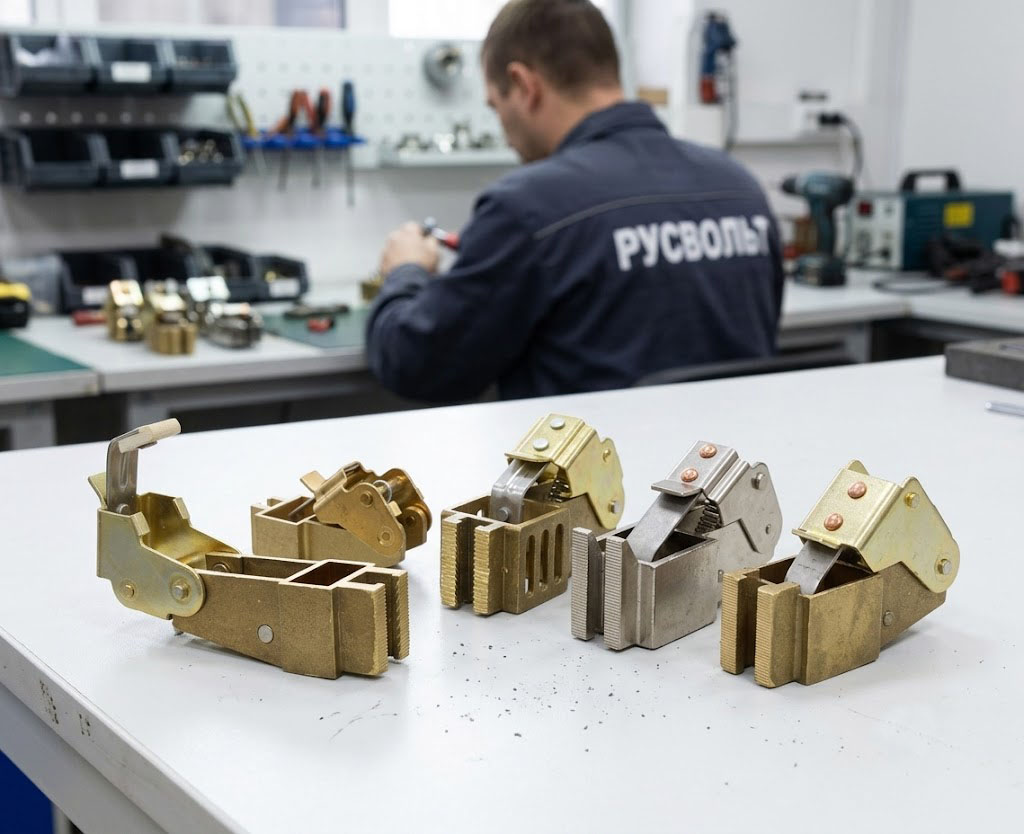

Специфика и конструктивные отличия серий БРС и РВ

Аппараты БРС и РВ для импортного оборудования отличаются от узлов, изготовленных по российскому ГОСТ. Зарубежные заводы проектируют токосъемные системы по стандартам DIN и IEC. Это меняет габариты, допуски и механику прижима электрощеток.

Задача токосъемных аппаратов — передавать ток на ротор при скорости вращения свыше 3000 оборотов в минуту и нагреве до 150 градусов Цельсия. Инженеры решают эту задачу тремя способами:

• Замена латуни на бронзу. Корпуса европейских узлов часто отливают из алюминиевой бронзы или собирают из экструдированных профилей. Этот сплав переносит вибрации тяжелого машиностроения и не окисляется в цехах химических заводов или на морских судах. Высокая теплопроводность бронзы помогает отводить излишки тепла от графитового блока.

• Установка рулонных пружин. В узлах БРС и РВ инженеры отказались от цилиндрических пружин растяжения. Нажимной механизм собирают на базе рулонных пружин (Constant Force Springs). Механизм давит на графитовый контакт со стабильным усилием от 15 до 40 кПа на протяжении всего срока службы щетки. Жесткий прижим исключает искрение, сохраняет геометрию контактных колец и предотвращает потерю мощности двигателя.

• Изоляция полимерами. Крепежные элементы (бракетные пальцы, шпильки) покрывают стеклонаполненным полиамидом, полиуретаном или тефлоном. Диэлектрический слой выдерживает нагрев до 200 градусов и защищает двигатель от короткого замыкания на корпус при скачках напряжения.

Типичные неисправности и диагностика износа

Щеткодержатели требуют плановой замены. Электромеханики при осмотре коллекторно-щеточного узла выявляют три типа дефектов:

1. Отжиг пружины. Если двигатель работает с перегрузкой или на коллекторе возникает «круговой огонь», пружина перегревается и теряет упругость. Усилие падает ниже 15 кПа. Восстановить нажимной механизм нельзя, узел меняют целиком.

2. Истирание стенок окна. Абразивная пыль и жесткие медно-графитовые щетки стирают внутренние стенки обоймы. Нормативный зазор между щеткой и стенкой составляет 0,1–0,3 миллиметра. При увеличении зазора щетка вибрирует, смещается и разбивает медные пластины коллектора.

3. Оплавление корпуса. Короткое замыкание в цепи якоря плавит направляющие грани держателя. Металл деформируется, щетка застревает в обойме, цепь разрывается. Двигатель останавливается.

Инженерный алгоритм подбора деталей

Устанавливать метрическую щетку (спроектированную по ГОСТ) в импортное дюймовое окно запрещено правилами эксплуатации электроустановок. Зазор в доли миллиметра приведет к аварии. Если деталей БРС или РВ нет на складе, инженеры проводят замеры для подбора замены.

Чтобы завод-изготовитель подобрал замену, электромеханик измеряет штангенциркулем следующие параметры:

• Габариты окна. Ширина и глубина внутреннего отверстия с точностью до десятых долей миллиметра (пример: 12,5х32 миллиметра или 25,4х38,1 миллиметра для оборудования из США).

• Размеры посадочного узла. Диаметр отверстия под бракетный палец или расстояние между центрами крепежных болтов на площадке.

• Вылет и угол наклона. Дистанция от центра крепежной оси до поверхности коллектора. Механик фиксирует тип установки: радиальный (перпендикулярно), реактивный (против вращения) или волочащийся (по ходу вращения ротора).

• Характеристики электродвигателя. Мощность, напряжение, номинальный ток и частота вращения ротора. Эти цифры нужны конструкторам для расчета жесткости пружины.

Совместимость с графитовыми контактами

В узлы БРС и РВ устанавливают электрографитированные или медно-графитовые щетки. Медно-графитовые контакты (содержат до 80% медного порошка) выдерживают плотность тока до 25 ампер на квадратный сантиметр. Их применяют в сварочных генераторах и крановых двигателях. Электрографитированные контакты работают на скоростях до 50 метров в секунду. Выбор марки зависит от паспортных данных двигателя.

Где заказать комплектующие для машин

Подбором комплектующих для электрических машин занимается предприятие «РусВольт». Инженеры компании расшифровывают техническую документацию и подбирают щеткодержатели БРС, РВ, а также узлы по спецификациям брендов Mersen, Schunk, Morgan Advanced Materials.

Поставляемые аппараты соответствуют стандартам IEC и DIN. Механизмы фиксируют графитовые щетки без люфтов и передают ток без искрения. При сборке применяются латунь, бронза и пружинные стали, рассчитанные на работу при температуре до 250 градусов Цельсия.

Технические характеристики аппаратов, чертежи и форма для отправки размеров изношенных деталей опубликованы в каталоге на сайте предприятия: <!—>https://rusvolt.su/schetkoderzhateli/importnie-schetkoderjateli/brs-rv—>. Складской комплекс отгружает запасные детали транспортными компаниями на заводы и фабрики по всей России. Замена изношенных деталей предотвращает аварийные остановки производственных линий.
