Арматура и оборудование для СИП до 1 кВ: комплектность и правила монтажа

Надежность воздушных линий до 1 кВ напрямую зависит от правильного подбора крепежных элементов. Самонесущий изолированный провод нельзя фиксировать обычной проволокой или стандартными кабельными стяжками: повреждение защитной оболочки быстро приводит к короткому замыканию и аварийному обесточиванию ветки.

Грамотно подобранная арматура для СИП сохраняет герметичность кабельной трассы и удерживает расчетное натяжение проводов в любых погодных условиях. При этом качественные комплектующие позволяют монтировать ответвления к жилым домам и коммерческим объектам прямо под рабочим напряжением.

Комплектация линейной арматуры для самонесущих изолированных проводов

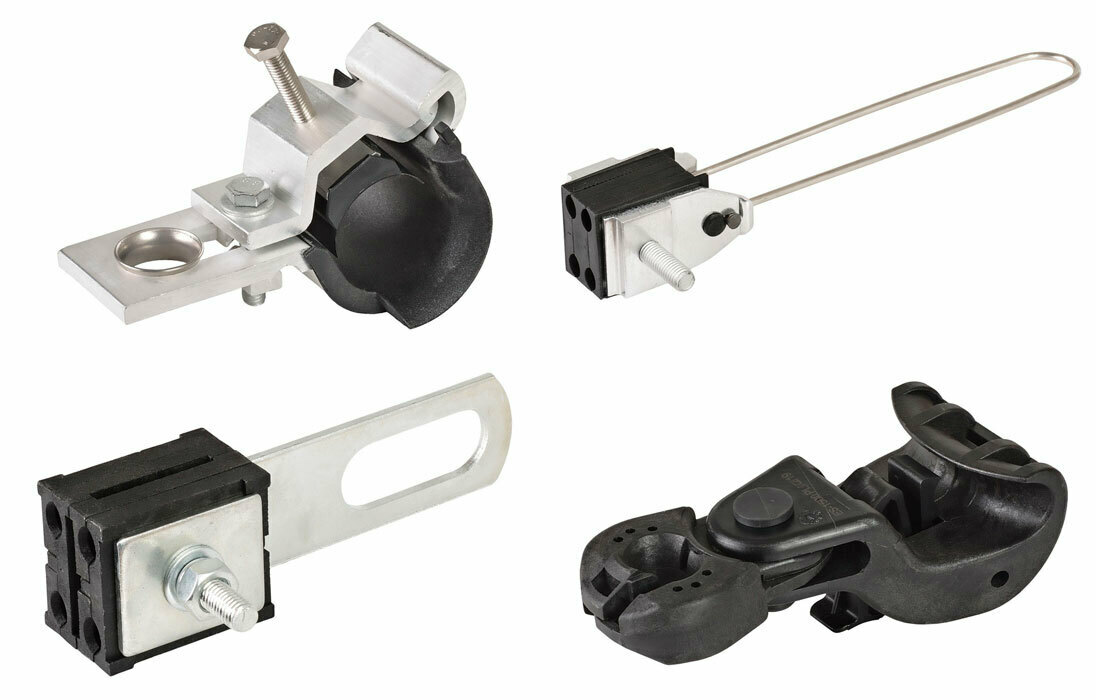

Монтажный комплект для прокладки СИП до 1 кВ подбирают под конкретные участки трассы. Линейная арматура делится на группы в зависимости от того, какую механическую задачу она выполняет на магистрали:

• анкерные зажимы и кронштейны для фиксации провода на углах поворота и концевых опорах;

• поддерживающие зажимы для подвешивания жгута на промежуточных столбах без передачи натяжения;

• прокалывающие герметичные зажимы для подключения абонентских линий без зачистки жил;

• фасадные крепления для надежного монтажа кабеля по стенам кирпичных и блочных зданий;

• стальная бандажная лента со скрепами для крепления узлов на круглых опорах.

Такой набор защищает трассу от провисания и вибрационных нагрузок при шквалистом ветре. Металлические детали кронштейнов изготавливают из коррозионностойкого алюминия, поэтому узлы крепления служат десятилетиями без появления ржавчины.

Специфика монтажа распределительных сетей на опорах

Арматура и оборудование для СИП до 1кВ в Москве монтируются с учетом высоких ветровых нагрузок, частых переходов температуры через ноль и плотной кабельной инфраструктуры. На городских столбах и совместных опорах освещения используют зажимы с цельнолитыми диэлектрическими корпусами, которые исключают утечку электрического тока на металл.

Во время монтажных работ электрики соблюдают четкую технологическую последовательность:

• раскатывают провод СИП только по монтажным роликам, не допуская волочения по асфальту;

• натягивают магистраль ручной лебедкой до проектной стрелы провеса;

• зажимают несущую жилу в анкерных клиньях;

• затягивают прокалывающие зажимы до отделения калиброванной срывной головки.

Срывная головка гарантирует, что болт затянут с нужным усилием: контактная пластина пробивает изоляцию ровно настолько, чтобы обеспечить надежный контакт и не перекусить токоведущую жилу. Заводская смазка внутри сжима герметизирует точку прокола и защищает алюминий от окисления.

Сохранность защитной оболочки проводов и требования к материалам

Изоляция из сшитого полиэтилена устойчива к ультрафиолету и морозам, но чувствительна к точечным передавливаниям. Именно поэтому клинья анкерных и поддерживающих зажимов делают широкими и отливают из армированного полиамида. Этот материал не дубеет при температуре до -50 градусов и распределяет сдавливающее усилие по всей площади захвата.

На открытых концах жил обязательно ставят эластомерные защитные колпачки. Они блокируют капиллярный подсос влаги внутрь кабеля, сохраняя изоляционные свойства сшитого полиэтилена и предотвращая внутреннее окисление проводников на протяжении 40 лет службы линии.
